GB/T 1040.3-2006 塑料薄膜拉伸試驗方案
發布日期：2019-06-27 點擊次數： 1376
試驗方案：塑料拉伸試（shì）驗方案
計（jì）算標準：GB/T 1040.3-2006
試驗設備：茄子视频泰捷塑料（liào）薄膜拉力機CMT4104
試驗日期：2012-04-12 09:08:13
材料名稱：塑（sù）料薄膜
原始標距（Lo）：150 mm
濕度（dù）：80%
溫（wēn）度：25℃
夾具（jù）：多功能對夾（尖點齒粘（zhān）膠皮（pí））
備 注：此批（pī）次試樣方向（xiàng）為MD，試樣（yàng）原始標距均為150mm；試驗速度（dù）1mm/min拉伸到變（biàn）形0.125mm後以100mm/min拉至斷裂。 寬度 厚度 最大力（Fm） 抗拉強度（Rm） 5%對應強度 彈性模量 斷裂伸長率
單（dān）位 mm mm N MPa MPa MPa %
試樣1 15 0.35 881.13 167.83 97.65 3723.95 196.09
試樣（yàng）2 15 0.35 888.78 169.29 97.47 3774.93 195.43
試樣3 15 0.25 592.02 157.87 97.45 3929.46 143.68
試樣4 15 0.25 608.50 162.27 97.65 3922.99 148.93
計（jì）算標準：GB/T 1040.3-2006
試驗設備：茄子视频泰捷塑料（liào）薄膜拉力機CMT4104
試驗日期：2012-04-12 09:08:13
材料名稱：塑（sù）料薄膜
原始標距（Lo）：150 mm
濕度（dù）：80%
溫（wēn）度：25℃
夾具（jù）：多功能對夾（尖點齒粘（zhān）膠皮（pí））
備 注：此批（pī）次試樣方向（xiàng）為MD，試樣（yàng）原始標距均為150mm；試驗速度（dù）1mm/min拉伸到變（biàn）形0.125mm後以100mm/min拉至斷裂。 寬度 厚度 最大力（Fm） 抗拉強度（Rm） 5%對應強度 彈性模量 斷裂伸長率
單（dān）位 mm mm N MPa MPa MPa %
試樣1 15 0.35 881.13 167.83 97.65 3723.95 196.09
試樣（yàng）2 15 0.35 888.78 169.29 97.47 3774.93 195.43
試樣3 15 0.25 592.02 157.87 97.45 3929.46 143.68
試樣4 15 0.25 608.50 162.27 97.65 3922.99 148.93

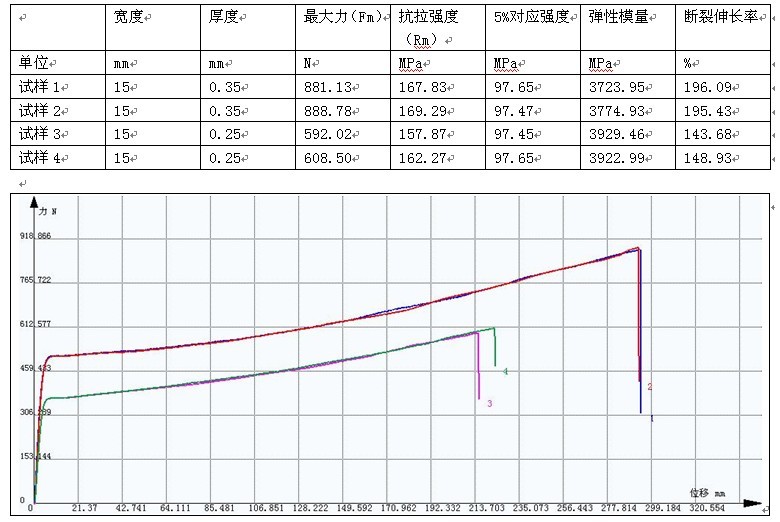

塑料薄（báo）膜拉伸試驗數據及曲線（xiàn）：
